Distribución de Energía
Time to unwind.
Rendimiento, instalación y suministro en los que puede confiar

Accesorios para cables de Media Tensión contráctiles en frío de 3M™

La revolución de contráctil en frío

Por más de 60 años, profesionales eléctricos han confiado en 3M para soluciones innovadoras que mejoran la seguridad y la productividad. Por esa razón, inventamos la tecnología contráctil en frío: una alternativa revolucionaria a los empalmes y terminales termocontráctiles tradicionales que se pueden instalar en una fracción del tiempo, sin necesidad de equipos especiales o permisos.

Con una instalación más rápida, más fácil y fiabilidad a largo plazo proporcionados por un sello contra humédad superior, los accesorios de cables de media tensión contráctil en frío de 3M™ pueden ayudarle a lograr mayor eficiencia y rendimiento, así como importantes ahorros de costos.

Siga leyendo para conocer más sobre los beneficios comprobados de la tecnología contráctil en frío inventada por 3M.

Productos contráctil en frío

Más información sobre los accesorios de cables contráctil en frío 3M™ para cables de media y alta tensión.

  • Terminales de media tensión contráctil en frío (2.5 kV–46 kV)
    Terminales de media tensión (2.5 kV–46 kV)

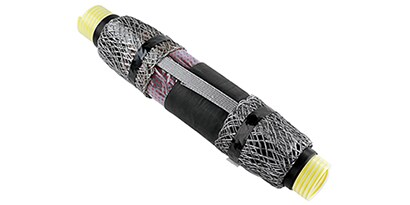

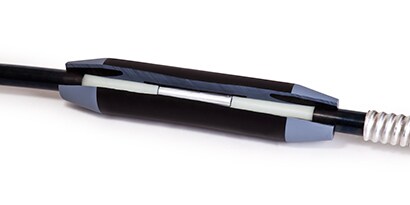

  • Empalmes/uniones de tensión media de retracción en frío (2.5 kV–46 kV)
    Empalmes/uniones de tensión media (2.5 kV–46 kV)
  • Terminales de alta tensión contráctil en frío (>46kV)
    Empalmes/uniones de alta tensión (46kV)

Las terminaciones de los cables no son iguales.

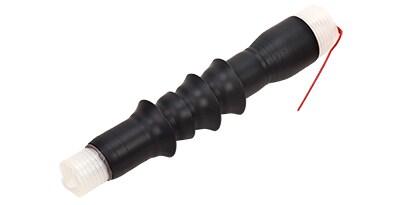

Vea este video de aplicación paso a paso sobre cómo instalar un terminal tipo exterior de caucho de silicona QT-III contráctil en frío 3M™

¿Cómo instalar la Terminación Contráctil en Frío de Silicona para Exteriores, QTIII de 3M?

Control de estrés de campo eléctrico capacitivo vs. cono geométrico: ¿cuál es la diferencia?

Como parte de nuestro estudio, analizamos la diferencia de rendimiento entre dos tipos comunes de terminaciones de cable.

  1. Cono geométrico: este es un método de control de estrés de campo eléctrico destinado a reducir la tensión en la discontinuidad de la pantalla.. Funciona extendiendo la pantalla y aumentando gradualmente el grosor del aislamiento debajo de él.
  2. Control capacitivo: este es un método de control de campo eléctrico de alta constante dieléctrica (Hi-K) que controla el estrés en el extremo de la pantalla de aislamiento. Reduce el estrés eléctrico en el punto de discontinuidad de la pantalla al desviar la tensión eléctrica a lo largo de la interfaz de aislamiento del cable.

Después de someter ambos métodos a varias pruebas en el laboratorio de 3M, los resultados arrojaron tres beneficios clave. Descargue nuestro documento técnico para obtener más información.

Control de estrés geométrico vs. Capacitivo
Descargue el WhitePaper

Conoce más sobre productos termocontráctiles

Únete al futuro. Descubre qué puede hacer la tecnología contráctil en frío por ti. Desde una instalación fácil a un selladocontra el medio ambiente mejorado, estos videos lo explican.

La genial ciencia de la tecnología de contráctiles en frío

Instalación rápida y sencilla en un solo paso

  • Permite la instalación en 1/3 del tiempo o menos en comparación con el termocontráctil
  • No se requieren herramientas especiales ni permisos de trabajo
  • Más fácil de instalar en espacios reducidos o con inclemencias del tiempo
  • Fácil de aprender y entrenar

Fiabilidad a largo plazo

  • El "sello vivo" dinámico se expande y contrae con las variaciones de temperatura y carga en el cable
  • Diseñado para durar toda la vida útil del cable al tiempo que garantiza un excelente rendimiento eléctrico
  • Tasas bajas de fallas *:
    • - 0.067% para juntas / empalmes moldeados por contracción en frío
    • - 0.067% para juntas / empalmes moldeados por contracción en frío

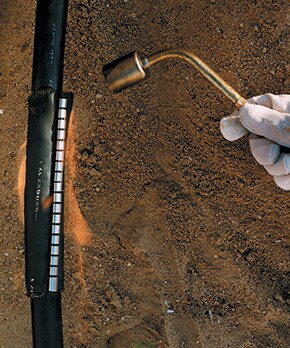

Por qué un termocontráctil puede no ser su mejor opción

Instalación más compleja

  • El rendimiento depende en gran medida de la habilidad del instalador
  • Requiere soplete y permiso de trabajo en caliente
  • Aumenta el tiempo requerido y los costos potenciales
  • La instalación puede requerir el cierre de instalaciones que contienen gases combustibles

Problemas de confiabilidad

  • El diseño no integrado no permite pruebas de fábrica para empalmes de media tensión
  • Crea un sello estático que no se expande ni se contrae con el cable, lo que puede provocar la creación de espacios entre el accesorio del cable y el cable, lo que puede provocar fallas.
  • *Datos basados en los datos de fallas de los accesorios de cables de media tensión retráctiles de 3M fabricados en Estados Unidos entre 2009 y 2012.

Un "sello vivo": para un rendimiento y una protección a largo plazo.

  • Crea un sello único para la protección y rendimiento a largo plazo.

    Los productos contráctiles en frío de 3M contienen enlaces elastoméricos, lo que les confiere una elasticidad similar a la de las gomas elásticas. Cuando se estiran y se dejan encoger sobre un cable, ejercen una fuerte fuerza hacia dentro que produce un efecto de fuerza constante sobre el cable - proporcionando un excelente rendimiento eléctrico, y un sello ambiental superior en comparación con los accesorios de cable termocontráctiles.



    Es una diferencia dramática que puede ver inmediatamente en este vídeo de demostración.

Testimonios

  • "Como experimentados técnicos de media tensión, llevamos más de 30 años instalando empalmes y terminales contráctiles en frío de 3M con excelentes resultados."

    Ralph Patterson, Power Products & Solution

    Dec 1, 1901
  • "3M es sin duda, el líder en empalmes y terminales contráctiles en frío. Hemos instalado miles de ellos en nuestros proyectos, ¡siempre con resultados excelentes!"

    Thomas Fox, Hunt Electric Corporation

    Dec 1, 1901
  • "3M siempre ha proporcionado un excelente servicio al cliente, y de las miles de terminaciones realizadas; 3M supera la prueba del tiempo".

    Alan Hege, Salem Electric Co Inc.

    Dec 1, 1901
  • "Los equipos de obra encontraron los nuevos kits de terminación fáciles de instalar, fiables y que no requieren mucho tiempo. Además, no requiere el uso de la llama directa (peligro)".

    Mohamed Rafic Ali, DID

    Dec 1, 1901

Tecnología de contráctiles en frío: más de 40 años de innovación de 3M

Desde que inventamos los contráctiles en frío hace más de 40 años, hemos mejorado continuamente nuestra tecnología para ofrecer accesorios para cables que son fiables, seguros y fáciles de instalar, con un excelente rendimiento.

  •
